DPU 3
Data Preparation Unit 3 (DPU 3)
Система подготовки данных для XTomo-LM 3
Рег. № 2945 в ЕРРП
Назначение
Входные данные для XTomo-LM представляют собой описание системы наблюдений и значения времен вступлений волн для каждой пары источник–приемник. Эти сведения поступают в виде текстового файла (точнее ASCII-файла) формата SRT. При массовых наблюдениях извлечение этих сведений из полевых материалов и составление файла SRT представляет собой самостоятельную проблему и не может быть выполнено вручную. Именно для решения этой проблемы предназначена система подготовки данных. Ее можно применять для любых наблюдений, результаты которых представлены сейсмическими записями и данными позиционирования в определенном формате. Записи должны быть сейсмограммами ОПВ, каждая в отдельном файле формата SEG-Y/PC. Координатная информация либо должна быть записана в заголовках трасс, либо представлена в виде трех ASCII-файлов, отвечающих модели "shots–stations–relations". При наблюдениях с сейсмическими станциями (донными или наземными) сейсмические трассы естественным образом образуют сейсмограммы ОПП. Для применения DPU в этом случае можно временно перейти к обращенной системе наблюдений, считая каждую станцию источником, а пункт возбуждения – приемником. При создании выходного SRT файла система может учесть инверсию.
Преобразование информации из формы "сейсмограммы ОПВ + данные позиционирования" в файл SRT предполагает решение следующих задач:
•импорт входных данных и формирование Базы данных геометрии;
•преобразование координат;
•считывание времен вступлений сейсмических волн;
•формирование целевого файла SRT.
Преобразование координат
Файл SRT содержит координаты источников и приемников в 2D системе координат (X', Z'), принятой в XTomo-LM. Ось X' направлена вдоль линии наблюдений, ось Z' – вертикально вверх. Между тем, поставляемые данные позиционирования используют свою локальную систему координат (X,Y,Z), чаще всего UTM. Таким образом, при экспорте в XTomo-LM данных 2D профилирования возникает задача о преобразовании координат
(1) (x, y, z) → (x', z'),
В зависимости от условий полевых наблюдений, точки постановки источников и приемников могут более или менее сильно отклоняться от плановой линии профиля. Поэтому преобразование оказывается нетривиальной задачей. Ее решение в DPU ориентировно на пессимистический сценарий в отношении условий наблюдений и состоит в следующем: на прямой, которая определяется совокупностью источников и принимается за реальное положение профиля, строится система наблюдений максимально близкая к реальной и сохраняющая расстояния источник-приемник, которые непосредственно связаны с нблюденными временами пробега волн.
Считывание вступлений

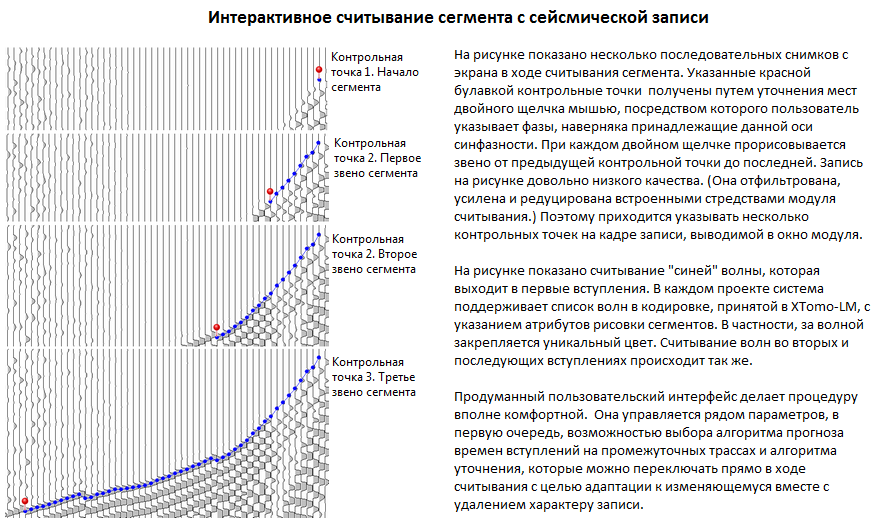

Отказываясь от машинной реализации фазовой корреляции, надежность которой сильно зависит от качества сейсмической записи, DPU реализует интерактивное считывание. Пользователь указывает на записи контрольные точки (фазы сигнала) между которыми времена вступления надежно предсказываются и уточняются с помощью простых и быстрых алгоритмов. Качество записи влияет только на число необходимых контрольных точек. Каждой считанной оси синфазности соответствует сегмент годографа. Сегмент может состоять из одной точки. Результатом считывания сейсмограммы является совокупность сегментов, классифицированная по волнам. Она хранится в базе данных, называемой картой вступлений и представляет собой кинематический образ волнового поля. Процесс считывания в случае слоистой модели происходит одновременно с идентификацией волн. Он отображается на экране дисплея путем прорисовки считанных сегментов прямо на записи. Этот рисунок поясняет процесс считывания сегмента. Для принятия решения об идентификации волн часто необходимо сопоставление карт по всему профилю и кинематическое моделирование. Обе возможности реализованы в DPU. Система позволяет изучать карту вступлений профиля и выводить решение прямой задачи XTomo-LM на сейсмограммы.
Область применения
1. Сейсмическое профилирование. Входные данные для DPU могут быть получены при работах на продольных профилях с косами или (донными) станциями в качестве приемных устройств. Данные позиционирования могут быть представлены в 3D системе координат (X, Y, Z), или 2D системе координат (X, Z) или (Y, Z). Первый случай в терминологии DPU называется 2.5D профилированием, второй – 2D профилированием. Различие имеет технический характер и связано с проблемой преобразования координат. В случае 2D профилирования ось X или ось Y направлены вдоль профиля.
2. Другие 2D наблюдения. Любые наблюдения, использующие двумерную систему координат для описания данных позиционирования и представляющие записи в виде сейсмограмм ОПВ. Примером могут служить исследования в скважине или межскважинное просвечивание.
DPU + XTomo-LM
Обычно взаимодействие DPU и XTomo-LM ограничивается каналом "экспорт файла SRT из DPU – импорт файла SRT в XTomo-LM". Для решения двух важных задач используются специальные каналы связи между приложениями.
1. Вывод результатов кинематического моделирования на сейсмограммы. Для решения задачи DPU может экспортировать в текстовый файл только систему наблюдений из Базы данных геометрии, а XTomo-LM – импортировать ее в проект моделирования. После решения прямой задачи для подходящей модели DPU "достает" решение из указанного узла дерева обработки XTomo-LM и выводит его на сейсмограмму вместе со считанным материалом.
2. Расчет и ввод статических поправок в данные МОВ-ОГТ. В технологии ОГТ сейсмическая томография часто используется для определения скорости в верхней части разреза с целью пересчета данных на горизонтальную линию приведения. Эта задача полностью решается средствами DPU и XTomo-LM c получением временных поправок для каждой станции и для любой горизонтали из семейства, заданного пользователем.
Система имеет англоязычный пользовательский интерфейс, поставляется вместе с системой контекстной справки и документацией в форматах EWriter и PDF. Справка и документация поставляются на русском или английском языках.
