X-OBSExpress 7

Система предварительной обработки записей донных регистраторов

при площадных расстановках



Статус продукта

Ввиду своего специального назначения продукт переведен в "спящее состояние" в ожидании заинтересованного лица или фирмы. Поэтому его нет на странице загрузок.



Применение

Задача, которую решает программное обеспечение, состоит в подготовке записей донных сейсмических регистраторов (ДР) к вводу в стандартные системы обработки. Первый проект системы относится ко времени, когда на рынке еще не было донных станций, поставляемых как готовая измерительная система "под ключ" подобно морским и наземным станциям Fairfield Industries, Inc.  Тем не менее, для ряда отечественных разработок программное обеспечение еще сохраняет актуальность.



Донные станции

Сейсмические записи ДР поставляются в виде файлов формата SEG-Y/PC. Каждый файл содержит запись ДР, в которой трассы следуют в порядке возрастания времен возбуждения. Эти файлы называются ДР-файлами. Не предполагается, что донные станции имеют автономные средства позиционирования. Считается, что единственным способом идентификации сейсмической трассы является момент возбуждения источника, записанный в ее заголовке.



Схема наблюдений

Предполагается, что набор донных станций расставлен в некоторой области акватории, и отработка  осуществляется при движении судна с источником по некоторой траектории. Траектория может состоять из отрезков – линий стрельбы, – которые порождают в донном регистраторе полезную запись. Ни геометрия расстановки, ни конфигурация линии стрельбы не существенны. Важно лишь, что при отработке одной линии стрельбы судно движется в одном направлении. Типичная реализация такой схемы – расстановка станций по линиям прямоугольной сети и отработка по линиям той же или другой сети. Возможно, что некоторые ЛС отработаны в несколько проходов, разделенных во времени, из-за сбоев аппаратуры или неблагоприятных условий. Частным случаем является профиль (не обязательно продольный).



ДР-файлы

ДР-файл представляет собой запись донного регистратора, нарезанную на сейсмические трассы и записанную в файл формата SEG-Y/РС. Формирование такого файла осуществляется программным обеспечением, поставляемым вместе с донными регистраторами. Если отработка расстановки прошла без сбоев, то каждая линия стрельбы оставляет в записи ДР свой "след" в виде сейсмограммы ОПП. Сейсмограммы следуют в порядке отстрела. Между сейсмограммами могут быть участки записи, соответствующие заходу судна на линию.  Возможно, что ЛС с номером N отрабатывалась в несколько приемов. Тогда запись будет содержать фрагменты сейсмограммы N, вообще говоря, в разных частях записи. Они могут быть разделены участками неинформативной и/или полезной записи.



Назначение

Назначение предварительной обработки состоит в преобразовании исходных ДР-файлов к таким, которые содержат последовательность сейсмограмм ОПП от линий стрельбы, а заголовки трасс содержат обычную информацию о схеме наблюдений, в частности, координаты источников и приемников. В таком виде ДР-файлы легко ввести в систему сейсмической обработки и обрабатывать далее либо по 3D технологии, либо как совокупность 2D наблюдений по набору профилей (линий стрельбы). Последний подход позволяет быстро получить предварительную оценку разреза с использованием сравнительно простых средств. Поэтому в состав предварительной обработки включены средства извлечения из ДР-файлов записей профильных наблюдений.



Дополнительные данные

Разумеется, та информация, наличие которой не предусмотренo в донных станциях в силу их технического несовершенства, должна вводиться в систему по ходу обработки.  Ключевая информация, позволяющая разобраться в том, что же записано в ДР, поставляется в виде Расписания стрельбы в текстовом файле. По сути, это выборка записей полевого журнала. Данные позиционирования поставляются в файле формата UKOOA P1/90. Времена возбуждения в этом файле используются для идентификации сейсмических трасс.



Граф обработки

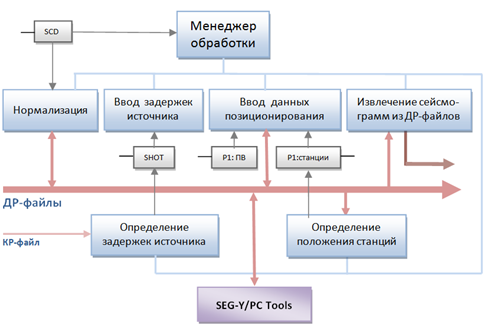

Рис. 1. Граф обработки. На схеме самая жирная стрелка показывает порядок преобразований ДР-файлов. Менеджер обработки – это головная программа, управляющая обработкой.  Блок на схеме обычно соответствует одному приложению.



Нормализация – После нормализации ДР-файл выглядит как  последовательность сейсмограмм ОПП без неинформативных участков записи. Заголовки трасс содержат полевые номера донных станций и номера линий стрельбы. SCD – файл расписания стрельбы.

Ввод задержек пневмоисточника. Задача возникает по той причине, что схлопывание пневмопушки – это процесс со случайной длительностью. Игнорирование задержки проявляется как систематический сдвиг записи и разброс времен первых вступлений на трассах. Учет задержек может осуществляться контроллером пушки или иным оборудованием.  SHOT-файл содержит значения поправки как функцию времени возбуждения.

Определение задержек пневмоисточника. Определение задержек по записям прямой волны контрольного регистратора (КР),  установленного на борту.

Ввод  данных позиционирования осуществляется из файлов формата Р1/90 для пунктов возбуждения и станций.

Определение положения станций. Положение станции определяется по временам вступления прямой волны на записях ДР-файлов.

Извлечение сейсмограмм из ДР-файлов.  Пакетное извлечение сейсмограмм ОПП из записей ДР-файлов в отдельные файлы для заданных наборов ДР и линий стрельбы.

SEG-Y/PC Tools.  Этот пакет используется для просмотра и редактирования ДР-файлов по ходу обработки.
